Schéma tableau électrique triphasé maison individuelle : PDF
| Idées principales | Détails et recommandations |
|---|---|
| ⚡ Structure du tableau triphasé | Placer disjoncteur général haut gauche, interrupteurs différentiels dessous, bornier terre bas droite. |
| 🔌 Équilibrage des phases | Maintenir écart puissance inférieur à 10% entre trois phases pour éviter déclenchement intempestif. |
| 📋 Normes et conformité | Respecter NFC 15-100, codes couleurs câbles obligatoires, résistance terre inférieure 100 ohms. |
| 🛡️ Différentiels type A | Obligatoire plaque induction, lave-linge, IRVE. Type AC insuffisant pour ces équipements. |
| 🔧 Répartition circuits | Phase 1 éclairage, Phase 2 lave-linge four, Phase 3 plaque induction lave-vaisselle. |
| 📄 Schéma unifilaire | Générer avec Hager Ready ou Legrand XL Pro, valider avant passage Consuel obligatoire. |
Un abonnement triphasé standard en maison individuelle délivre 30A par phase, soit une puissance totale de 18 kVA. C’est beaucoup. Mais sans un schéma de tableau électrique triphasé bien conçu, cette puissance devient un risque plutôt qu’un atout.
Je vous explique ce qu’il faut vraiment savoir pour concevoir ou vérifier votre installation, normes en main.
⚡ Comprendre le coffret électrique triphasé pour maison individuelle
Le triphasé en résidentiel, c’est loin d’être réservé aux usines. Une maison de 150 m² bien isolée avec des équipements énergivores — plaque à induction, lave-linge, four, atelier — peut tout à fait justifier ce type d’alimentation. La norme NFC 15-100 encadre précisément l’organisation du tableau basse tension en France, et elle ne laisse pas de place à l’improvisation.

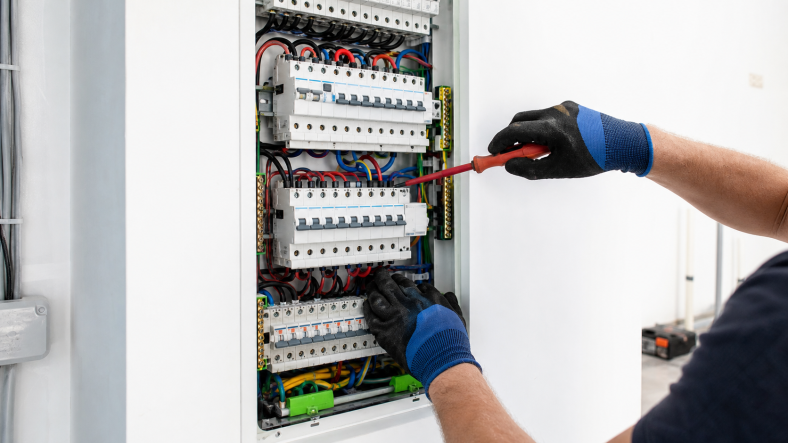

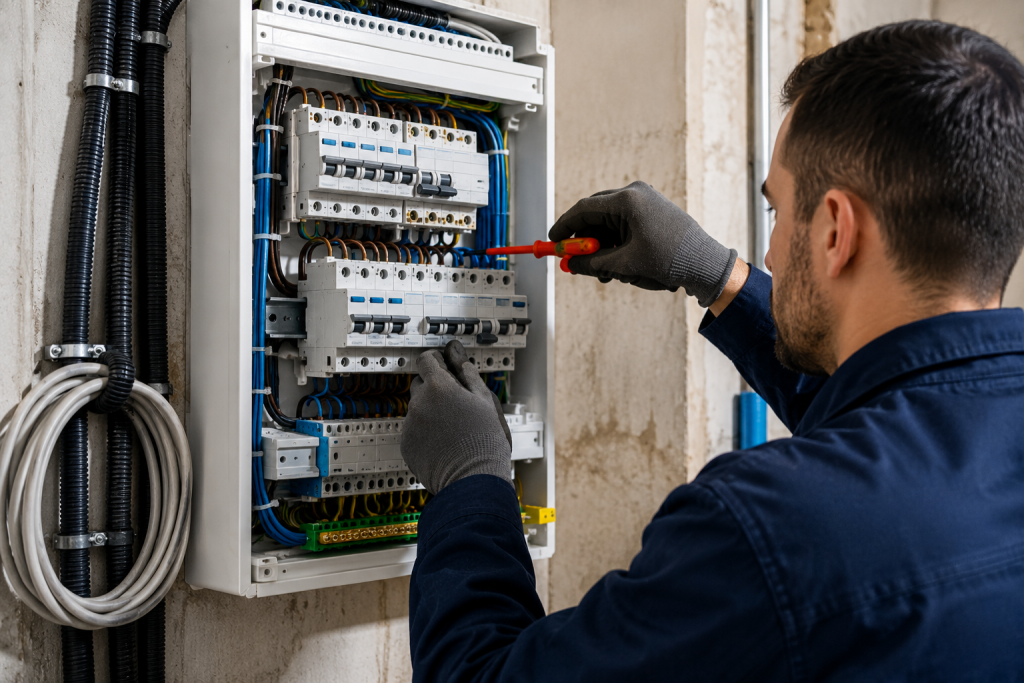

La structure du tableau suit une logique verticale claire : disjoncteur général en haut à gauche, interrupteurs différentiels juste en dessous, puis disjoncteurs divisionnaires regroupés par circuit. Le bornier de terre se place en bas à droite. Les codes couleurs câbles sont obligatoires : rouge pour les phases, bleu pour le neutre, vert/jaune pour la terre.
Un point fréquemment négligé : ne jamais couper le neutre seul sans couper les phases. En triphasé, cette erreur provoque une surtension pouvant atteindre 400V sur les appareils connectés. J’ai vu des équipements grillés pour cette seule raison. La résistance de terre, elle, doit rester inférieure à 100 ohms selon la norme.
Côté dimensions, un tableau triphasé est forcément plus grand qu’un monophasé. Chaque disjoncteur monophasé occupe 17,5 mm (un module), mais un disjoncteur triphasé en prend trois d’un coup. Sur un tableau 18 modules en 4 rangées, vous disposez de 72 emplacements — ce qui semble beaucoup, jusqu’à ce qu’on commence à lister tous les circuits.
🔧 Répartir et équilibrer les phases — La méthode pas à pas
L’équilibrage des phases, c’est le nerf de la guerre. Un déséquilibre trop significatif déclenche le disjoncteur d’abonné sans prévenir. La règle : maintenir un écart de puissance inférieur à 10% entre les trois phases. On va faire simple, mais juste.
Voici comment répartir les circuits courants sur trois phases :
- ☑️ Phase 1 : éclairage (disjoncteur 10A, câble 1,5 mm², maximum 8 points lumineux), prises séjour, VMC (2A dédié obligatoire)
- ☑️ Phase 2 : lave-linge (20A, 2,5 mm², différentiel type A obligatoire), four (16A si prise standard, 20A si câble — référence 3680W pour 16A), prises chambre
- ☑️ Phase 3 : plaque à induction (32A type A en bi-phase ou 3×16A en raccordement triphasé), lave-vaisselle (20A, type AC suffisant), prises cuisine (6 socles maximum par circuit en 2,5 mm²)
Pour surveiller l’équilibre en temps réel, un module connecté comme le Shelly 3EM ou le suivi via le compteur Linky triphasé permettent de mesurer l’intensité par phase. Une pince ampèremétrique sur chaque phase reste la méthode la plus fiable sur le terrain.
| Circuit | Section câble | Calibre disjoncteur | Type différentiel |
|---|---|---|---|
| ⚡ Éclairage | 1,5 mm² | 10A | AC |
| 🔌 Prises cuisine | 2,5 mm² | 20A | AC |
| 🍳 Plaque induction | 6 mm² | 32A | Type A obligatoire |
| 👕 Lave-linge | 2,5 mm² | 20A | Type A obligatoire |
| 🌀 VMC | 1,5 mm² | 2A | AC |
| 🔋 Prise 380V atelier | 10 mm² | 63A tétra | — |
Pour l’atelier situé à 60 mètres du tableau principal avec une machine bois de 4 kW (4cv) pouvant consommer jusqu’à 6 kW en pointe, une section de 6 mm² est techniquement suffisante selon les abaques, mais je recommande du 10 mm² par prudence. Le disjoncteur divisionnaire atelier se calibre à 10A pour rester dans les normes. Pour le pilotage des heures creuses, je vous invite à consulter notre guide sur le contacteur jour nuit et son branchement, très utile pour optimiser le ballon d’eau chaude ou certaines charges nocturnes.
📋 Concevoir et valider son schéma unifilaire triphasé conforme
Un schéma PDF de tableau triphasé n’est pas un simple dessin. C’est un document opposable lors du passage du Consuel, l’organisme qui valide obligatoirement toute création ou rénovation d’installation. Il requiert un schéma unifilaire et un schéma de position. Aucune approximation tolérée, aucune légende bancale.
Pour générer ce schéma proprement, deux logiciels gratuits font référence : Hager Ready et Legrand XL Pro. Ces outils valident la cohérence des calibres, détectent les erreurs de section et exportent directement en PDF. Je vous aide à éviter les pièges les plus courants que je retrouve régulièrement :
- 🚫 Oublier la terre sur certaines lignes
- 🚫 Câbler un circuit lumière en 2,5 mm² protégé par 20A — non conforme
- 🚫 Utiliser un différentiel type AC sur plaque à induction ou lave-linge
- 🚫 Mettre tous les gros consommateurs sur la même phase
- 🚫 Ne pas prévoir de modules libres pour domotique, borne IRVE ou pompe à chaleur future
La Gaine Technique Logement (GTL) regroupe tableau et équipements de communication — son emplacement et hauteur de pose ne figurent pas sur un schéma manuscrit standard, mais le Consuel les vérifie physiquement.
Si vous envisagez d’installer des panneaux solaires en complément, la question de la revente de surplus photovoltaïque sans RGEc mérite d’être anticipée dès la conception du tableau, surtout pour le dimensionnement des protections. Votre schéma PDF doit intégrer ces évolutions possibles.
🛡️ Les points de sécurité critiques avant la mise sous tension
Quelques vérifications s’imposent avant tout. La différence entre type A et type AC n’est pas qu’une subtilité administrative : un différentiel AC ne détecte pas les courants de fuite continus générés par les variateurs de vitesse, les chargeurs de véhicules électriques ou les plaques à induction. Le type A est indispensable sur ces circuits — c’est une obligation normative, pas une option.
Les interrupteurs différentiels 63A type A coûtent souvent aussi cher que des 40A. Autant prendre directement les 63A pour garder de la marge à l’évolution. Je préconise systématiquement un interrupteur différentiel par groupe de disjoncteurs, jamais tous les circuits sous le même ID.
Dernier point concret : prévoyez une prise de maintenance sur ou près du tableau. Anodine en apparence, elle évite de travailler sans alimentation lors des interventions. C’est ce genre de détail qu’on regrette de ne pas avoir anticipé.
