Quel est le rôle d’un relais statique ? Fonctionnement
| Idée principale | Détail à retenir |
|---|---|
| ⚡ Fonctionnement sans pièces mobiles | Utilise des semi-conducteurs (triacs, thyristors) pour commuter des charges électriques notables. |
| 🔌 Architecture avec isolation galvanique | Une LED ou optocoupleur assure l’isolation entre la commande basse tension et la puissance. |
| 📊 Dimensionnement critique selon le type de charge | Appliquer ISSR ≥ Icharge × K, où K = 1,2 à 1,3 pour charges résistives, 2 à 3 pour inductives. |
| 🌡️ Dissipation thermique obligatoire | Environ 1W par Ampère RMS ; température maximale : 115°C ; prévoir dissipateur thermique. |
| ⚔️ Protection contre les surtensions | Varistance MOV et circuit amortisseur RC (résistance 47-220Ω, condensateur X2 47-100nF). |
| 🔄 Passage par zéro versus activation aléatoire | Passage par zéro : peu d’EMI, délai d’une demi-période ; activation aléatoire : réponse immédiate. |
| ✅ Fiabilité et durée de vie exceptionnelle | 10 millions d’opérations sans usure ; ideal pour régulations PID haute fréquence. |
| 💰 Coût et courant résiduel | Modèle monophasé rail DIN : environ 104€ ; courant résiduel toujours présent en OFF. |
Un relais statique de 20A sous 240V dissipe environ 15 Watts en fonctionnement continu, ce qui élève sa température interne de 30 à 40°C.
Ce chiffre résume à lui seul pourquoi on ne choisit pas un SSR (Solid State Relay) sans en comprendre le fonctionnement. Je vous explique l’essentiel, sans jargon inutile.
⚡ Ce qu’est réellement un relais statique et comment il fonctionne

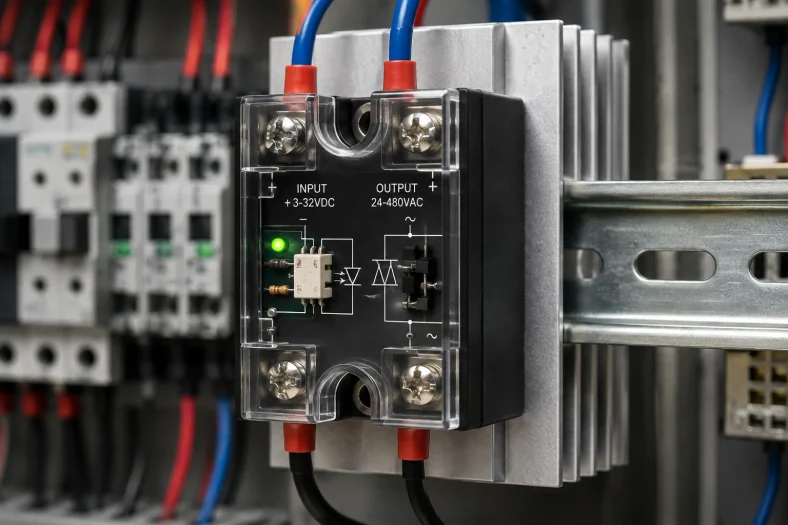

Le relais statique, ou contacteur statique, est l’équivalent électronique du contacteur de puissance classique. Contrairement à un relais électromécanique, il ne comporte aucune pièce mobile : pas de bobine, pas de lame souple, pas de contact physique qui s’use. À la place, il utilise des composants semi-conducteurs (triacs, thyristors, MOSFET ou IGBT) pour commuter des charges électriques parfois très notables.
Son architecture interne repose sur quatre blocs distincts. D’abord, une section d’entrée avec une LED ou un optocoupleur, qui assure l’isolation galvanique entre la commande et la puissance. Ensuite, un coupleur optique (optotriac ou opto-SCR) qui transmet le signal via la lumière. Puis un interrupteur de puissance, et enfin des circuits de protection (varistance MOV, diode TVS, circuit amortisseur).
Le principe de fonctionnement est simple à visualiser : lorsqu’aucune tension n’est appliquée sur les bornes de commande, la LED interne est éteinte, et le transistor côté sortie reste bloqué. Dès qu’on applique une tension, la LED s’allume, active le phototransistor, qui à son tour déclenche l’interrupteur de puissance. Un circuit de faible puissance pilote ainsi une charge de forte puissance, sans contact physique.
La plage de tension de commande est large : de 3V à 32V en courant continu, ou de 90 à 280V en alternatif. Cela facilite l’interface avec des automates, des régulateurs de température comme le PXE ou le PXF, ou tout autre circuit logique basse tension. Deux modes de commutation existent : le mode passage par zéro (la commutation s’amorce quand la tension secteur passe par zéro, ce qui réduit les interférences électromagnétiques à hauteur de 99%) et le mode activation aléatoire (commutation immédiate, utile pour le contrôle d’angle de phase mais avec plus de transitoires).
| Mode de commutation | Avantages | Inconvénients |
|---|---|---|
| ⚡ Passage par zéro | Peu d’EMI, transitoires faibles | Délai max d’une demi-période |
| 🔀 Activation aléatoire | Réponse immédiate, contrôle précis | Plus d’interférences, transitoires élevés |
🔧 Comment bien dimensionner et installer un relais statique ?
C’est là où beaucoup font des erreurs. Le dimensionnement du SSR ne se résume pas à lire le courant nominal de la charge. Il faut impérativement tenir compte du type de charge, car les courants de démarrage peuvent être brutaux. Une lampe à incandescence de 100W, par exemple, ne tire que 0,43A en régime établi, mais absorbe entre 4 et 6A au démarrage. Un moteur à induction monte à 5 à 8 fois son courant nominal au démarrage, et un transformateur peut atteindre 10 à 15 fois le courant de crête nominal lors de la mise sous tension.
La formule générale à appliquer est : ISSR ≥ Icharge × K, où K vaut 1,2 à 1,3 pour une charge résistive (réserve de 20 à 30%), et 2 à 3 pour une charge inductive ou capacitive. Pour une charge capacitive, le multiplicateur peut dépasser 20x. Ne jamais négliger ce point.
La gestion thermique est l’autre sujet critique. La dissipation représente environ 0,3% de la puissance moyenne, soit approximativement 1W par Ampère RMS. Un relais utilisé intensément peut voir sa paroi inférieure monter, sachant que la température maximale admissible est de 115°C. Un dissipateur thermique en aluminium, monté avec de la graisse thermique pour un bon contact, est souvent indispensable. Pour les courants élevés, un refroidissement forcé par ventilateur peut s’imposer.
Pour protéger le composant contre les surtensions transitoires, on associe généralement une varistance MOV (pour absorber rapidement les pics de tension) et un circuit amortisseur RC. Ce dernier se compose d’une résistance (valeur typique : 47 à 220Ω pour 1 à 2W) et d’un condensateur de type X2, avec une tension nominale de 275 à 305 VCA et une valeur de départ de 47 à 100 nF. À 230 VAC / 50 Hz, un snubber de 100 nF reçoit environ 7 à 8 mA de courant réactif ; prévoir une puissance de 2W plutôt que 1W pour la durabilité. Toujours connecter ce condensateur au plus près des bornes de l’élément de commutation pour limiter les boucles et réduire les perturbations électromagnétiques. Pour comprendre comment ce type de composant interagit avec une installation, l’article sur le contacteur ABB jour nuit : rôle et branchement apporte un éclairage utile sur la logique de commutation en contexte réel.
🏭 Applications pratiques et comparaison avec le relais électromécanique
Le SSR excelle dans les applications où la fiabilité et la précision importent : régulation de fours électriques, contrôle de chauffage, automatisation industrielle, équipements médicaux, environnements soumis aux vibrations. Sa durée de vie estimée atteint 10 millions d’opérations sans dégradation, là où un contacteur électromécanique s’use à chaque cycle de coupure.
Les régulations PID (pilotées par exemple par un régulateur PXE ou PXF) peuvent exiger des fréquences de commutation inférieures à la seconde : le relais statique supporte cette cadence sans aucune usure, contrairement à un relais à contacts qui claque mécaniquement à chaque cycle.
En revanche, quelques points méritent une attention particulière. Un courant résiduel de quelques milliampères subsiste toujours en position OFF (contrairement à un contacteur électromécanique en position ouverte). Le coût d’un SSR reste supérieur : un modèle rail DIN monophasé se négocie autour de 104€ pièce. Et la dissipation thermique reste un impératif de conception à ne pas sous-estimer.
Si vous envisagez d’associer un SSR à une installation exploitant des sources d’énergie alternatives, le guide RJ Home Solar pour l’installation de panneaux à énergie solaire peut vous donner des repères utiles sur la gestion de l’alimentation dans ce type de configuration. La norme CEI60898 s’applique aux câbles chauffants autorégulants alimentés via ce type de relais, avec un coefficient de réduction à 0,6 (valeur moyenne, variable selon la température ambiante au démarrage).
