Combien de prise autorisée sur un disjoncteur 16A en 2 5 ?
| Idées principales | Détails et applications |
|---|---|
| 📋 Norme NF C 15-100 obligatoire | Référence absolue pour installations électriques en France, fixant nombre de socles autorisés. |
| ⚡ Disjoncteur 16A avec câble 1,5 mm² | Maximum 8 prises sur un même circuit, limite réglementaire non négociable. |
| 🔌 Disjoncteur 16A avec câble 2,5 mm² | Reste limité à 8 prises, mais offre meilleure marge de sécurité thermique. |
| 🍽️ Appareils énergivores | Exigent circuits dédiés : four 20A/2,5mm², plaque 32A/6mm². |
| 📐 Minimums réglementaires par pièce | Séjour moins de 28 m² : 5 prises minimum. Cuisine : 6 prises dont 4 en plan. |
| 🛡️ Sécurité et fixation | Toutes prises 16A avec éclipses obligatoires. Hauteur minimale 50 mm au sol. |
Sur un chantier électrique, cette question revient souvent : combien de prises peut-on raccorder sur un disjoncteur 16A ? La réponse dépend directement de la section du câble utilisé et du type de pièce.
Je vais vous expliquer exactement ce que dit la réglementation, sans jargon inutile.
⚡ Ce que dit la norme NF C 15-100 sur les disjoncteurs et les prises
La norme NF C 15-100 constitue la référence absolue pour toute installation électrique en France. Elle fixe précisément le nombre de socles de prises autorisés selon le calibre du disjoncteur, la section des conducteurs et la nature du circuit. Ce n’est pas une recommandation — c’est une obligation.

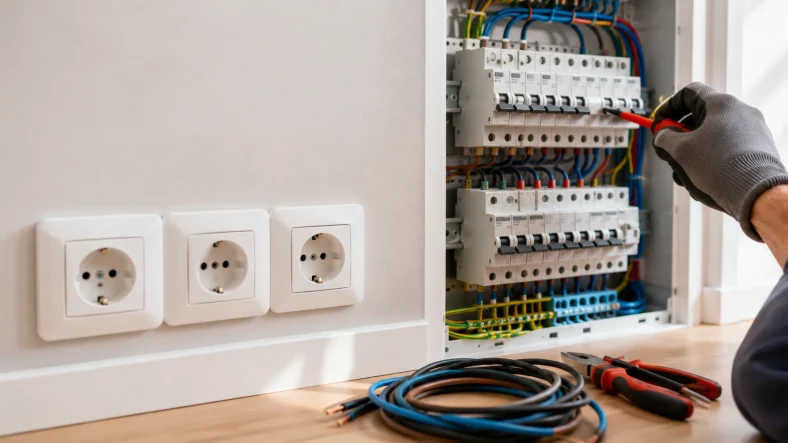

Chaque circuit dispose de son propre disjoncteur divisionnaire, placé en aval de l’interrupteur différentiel dans le tableau électrique. Ce disjoncteur protège le circuit contre deux types de défauts : les courts-circuits (surintensité brève et puissante) et les surcharges (surintensité faible mais prolongée). Un câble sous-dimensionné chauffe, vieillit prématurément et peut provoquer un incendie. La norme est donc là pour protéger votre installation — et votre maison.
Autre point réglementaire à retenir : les fusibles sont désormais totalement interdits depuis l’application de la norme NF C 15-100. Seuls les disjoncteurs divisionnaires magnéto-thermiques sont acceptés. Et depuis le 1er juin 2004, la fixation des appareillages électriques à griffes est également prohibée.
La norme impose aussi de fixer correctement les boîtiers de prises dans les parois, selon la nature du support. Pour les prises inférieures à 32A, la hauteur minimale d’installation est de 50 mm au-dessus du sol fini. Pour les prises de 32A, cette hauteur monte à 120 mm minimum.
| Calibre disjoncteur | Section câble | Nombre max de prises | Usage |
|---|---|---|---|
| ⚡ 16A | 1,5 mm² | 8 prises | Prises standard (séjour, chambre…) |
| 🔌 20A | 2,5 mm² | 12 prises | Prises standard hors cuisine |
| 🍳 20A | 2,5 mm² | 6 prises max | Prises cuisine uniquement |
| 🔧 20A | 2,5 mm² | 1 prise dédiée | Lave-linge, four, congélateur… |
| 🔥 32A | 6 mm² | 1 prise dédiée | Plaque de cuisson / cuisinière |
🔌 Combien de prises sur un disjoncteur 16A avec du 2,5 mm² ?
C’est la question centrale. Un disjoncteur 16A est dimensionné pour une section minimale de 1,5 mm². Avec ce câble, la limite réglementaire est de 8 prises maximum sur un même circuit. C’est net, précis, sans interprétation possible.
Maintenant, si vous utilisez du câble en 2,5 mm² avec un disjoncteur 16A, vous restez techniquement dans la limite des 8 prises. Le 2,5 mm² est la section du disjoncteur 20A, mais rien n’interdit de l’utiliser en 16A — vous gagnez juste en marge de sécurité thermique. La section du câble doit toujours être au moins adaptée au calibre du disjoncteur, jamais en-dessous.
Sur les chantiers que je suis près de Toulouse, je vois régulièrement des électriciens poser du 2,5 mm² sur tous leurs circuits de prises, quel que soit le disjoncteur. C’est une bonne pratique : ça anticipe d’éventuels renforcements futurs sans tout recâbler.
Pour les appareils énergivores à circuit dédié, voici ce que la norme impose :
- 🍽️ Four électrique : 1 prise, disjoncteur 20A, câble 2,5 mm²
- 👕 Lave-linge : 1 prise dédiée, disjoncteur 20A, câble 2,5 mm²
- 💨 Sèche-linge : idem, circuit séparé obligatoire
- 🧊 Congélateur : 1 prise dédiée, disjoncteur 20A
- 🔥 Plaque de cuisson : disjoncteur 32A, câble 6 mm², 1 prise unique
Attention à ne pas confondre une prise normale et une prise spécialisée. Brancher une plaque à induction sur une prise standard est une erreur fréquente qui peut déclencher des surcharges répétées et endommager l’installation.
📐 Le nombre minimum de prises par pièce selon la norme
La norme NF C 15-100 ne se contente pas de fixer des maximums — elle impose aussi des minimums par pièce. C’est souvent l’aspect oublié lors d’une rénovation.
Pour un séjour de moins de 28 m², il faut prévoir au moins 5 prises, à raison d’1 socle par 4 m². Au-delà de 28 m², le minimum passe à 7 prises. Une chambre doit disposer d’au moins 3 socles. La cuisine, elle, exige 6 socles dont 4 en plan de travail — pensez à la cafetière, au grille-pain et au robot.
Pour les autres pièces de plus de 4 m² (hors WC), 1 socle minimum suffit. Et toutes les prises 16A installées doivent obligatoirement être équipées d’éclipses — ces petits clapets de sécurité pour protéger les enfants. C’est une exigence de conformité, pas un simple conseil.
Dernier point souvent négligé : la norme limite à 8 circuits maximum par interrupteur différentiel 40A/30mA. Concrètement, cela signifie 8 disjoncteurs par différentiel. Si votre installation nécessite davantage de circuits, un second différentiel s’impose. Par ailleurs, manipuler l’alimentation électrique en amont du tableau reste strictement encadré — un piquage électrique avant compteur expose à des sanctions sévères selon la législation en vigueur.
